• 产品名称:96*96单相交流电流表

  • 产品型号:KY510-I
  • 产品厂商:浙江开民 CKMNE
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
96*96单相交流电流表高精度测量单相交流电流或直流电流,96*96单相交流电流表支持开关量输入、开关量输出、模拟量变送输出
详情介绍:

96*96单相交流电流表

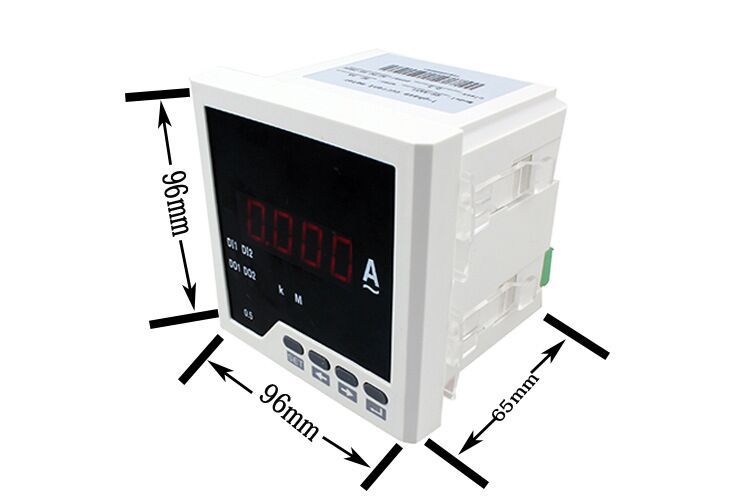

仪表大图1
96x96电流表1
undefined

性能特点

高精度测量单相交流电流或直流电流

提供数码管显示,本地数据查询

电流变比可编程设置

支持RS-485通讯,Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出

辅助电源:AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

多种外形选择,满足不同柜体电气回路的要求



技术指标

测量精度

电流    0.5级



信号输入

接线方式   单相

额定电流   AC 1A、AC 5A、 DC 20mA、DC 1A、DC 5A、DC 75mV

过负载    1.2倍(持续),10倍/5秒(瞬时)

功耗     <0.4VA/相

阻抗     <20mΩ

频率     45~65Hz或直流

辅助电源

工作范围    AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

功耗      <4VA

功能模块

通讯接口    1路RS-485通讯,Modbus-RTU协议

波特率:1200~9600bps,默认2400 bps

开关量输入   支持2路干结点输入

开关量输出   支持2路继电器输出,容量:AC 250V/5A,DC 30V5A

变送输出    支持1路模拟量输出:0/4~20mA或0~5/10V

环境

工作温度     -10℃~+55℃

存储温度     -25℃~+70℃

相对湿度     ≤93%,无腐蚀性气体场所

海拔       ≤2500m

安全

绝缘电阻    >100MΩ

交流耐压    AC 2KV

电磁兼容性能

静电放电       4级

电快速瞬变脉冲群   4级

浪涌(冲击)       4级

外形尺寸

面框尺寸(mm)      120×120;80×80;96×48;96×96;80×80;48×48;120x60;160x80

开孔尺寸(mm)      111×111;76×76;92×45;92×92;68×68;45×45;114x56;152x76
